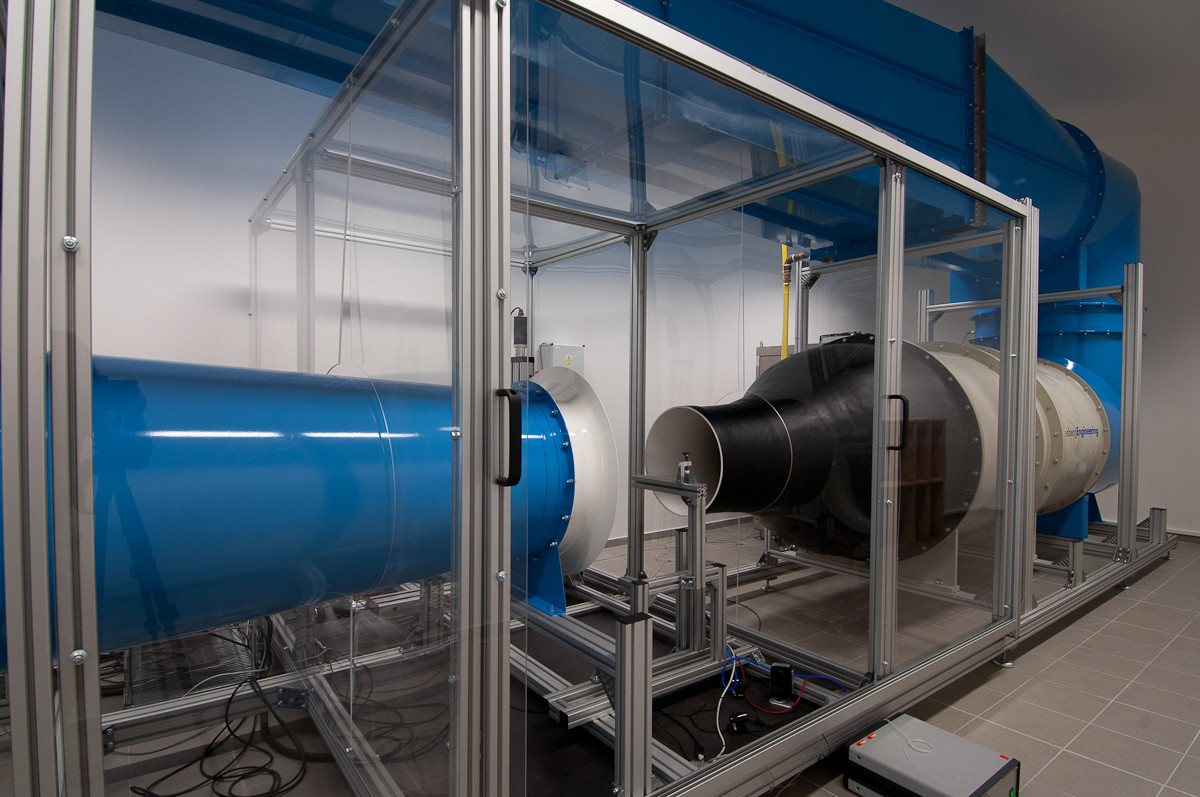

Der Windkanal nach der Göttinger Bauart ist ein Windkanal mit einer Strömungsrückführung, dieser verfügt demnach über einen geschlossenen Kreislauf. Der Ventilator befindet sich in der Rückführung des Windkanals, möglichst weit von der Messstrecke entfernt.



Nach dem Ventilator strömt die Luft in sogenannten Umlaufecken, welche über Luftleitbleche verfügen. Diese sorgen nicht nur für einen geringeren Druckvelust, sondern auch für ein homogeneres Strömungsprofil im Vergleich zu normalen Rohrkrümmern. Anschließend strömt die Luft über eine Beruhigungskammer mit Strömungsgleichrichter (bzw. Honeycomb) und Dämpfungssieben in die Windkanal-Düse. In der Düse wird die Luft auf die jeweilige Luftgeschwindigkeit (bzw. Messgeschwindigkeit am Austritt der Düse) beschleunigt. Daran angeschlossen folgt eine offene Messstrecke (es ist auch eine geschlossene Messkammer möglich).

Anschließend strömt die Luft über einen Kollektor und Diffusor in eine weiter Umlaufecke und von dort in den Ventilator.



Die wesentlichen Vorteile eines Windkanals nach der Göttinger Bauart lassen sich wie folgt zusammenfassen:


  • Geringerer Leistungsbedarf durch "Kreislauf"

  • Annähern Atmosphärische Bedingungen (vor allem Druck) in der Messstrecke

  • Geringere anfälligkeit für Außeneinwirkungen wie Druckstöße o.ä

  • Durch die offene Messstrecke ist der Zugang zu dieser erleichtert (vor allem bei der Kalibrierung von besonders langen Sensoren o.ä.)

  • Möglichkeit der Temperierung / Kühlung

  • Keine Strömung im Laborraum (da Strömungsrückführung), dadurch Mehrfachnutzung möglich





Alle Windkanäle werden von uns entsprechend den Anforderungen der jeweiligen Kundenwünsche konzipiert und angefertigt.

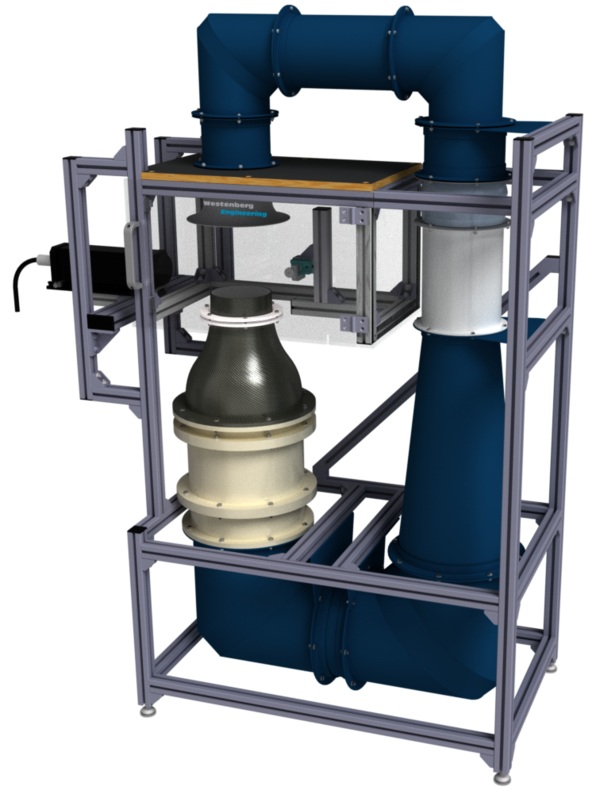

WK 818005-G

3.830.1805.01.1

Technische Daten



Düsenaustrittsdurchmesser180 mm
Geschwindigkeit 0,05 bis 5 m/s
Abmessungen (BxHxL)1.200 x 2.159 x 725 mm
Datenblatt Windkanal Typ 818005-G

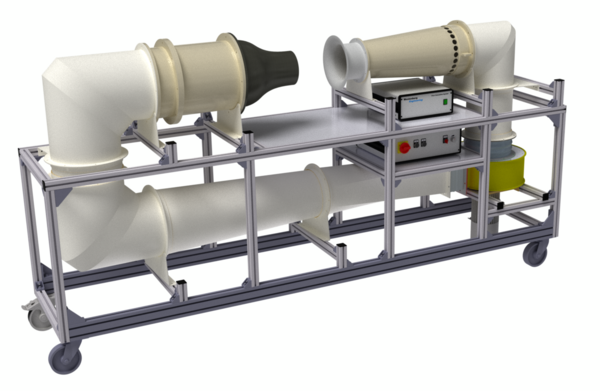

WK 818035-G

3.830.1835.00.2

Technische Daten



Düsenaustrittsdurchmesser180 mm
Geschwindigkeit 0,3 bis 35 m/s
Abmessungen (BxHxL)720 x 1.600 x 3.200 mm
Datenblatt Windkanal Typ 818035-G

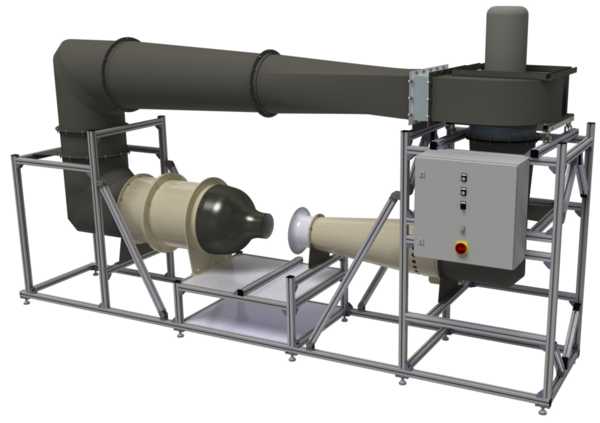

WK 818065-G

3.830.1865.1

Technische Daten



Düsenaustrittsdurchmesser180 mm
Geschwindigkeit 0,3 bis 65 m/s
Abmessungen (BxHxL)1.400 x 2.100 x 4.100 mm
Datenblatt Windkanal Typ 818065-G

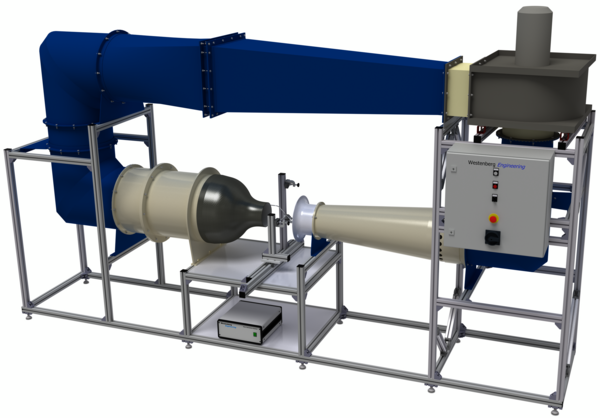

WK 818070-G

3.830.1870.0_2a

Technische Daten



Düsenaustrittsdurchmesser180 mm
Geschwindigkeit 0,3 bis 70 m/s
Abmessungen (BxHxL)2.100 x 1.400 x 4.100 mm
Datenblatt Windkanal Typ 818070-G

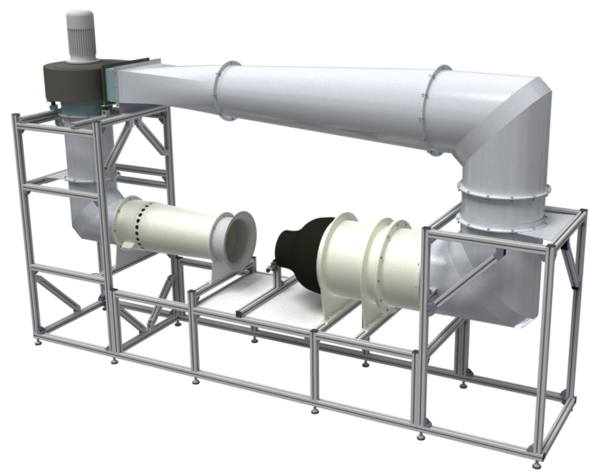

WK 825535-G

WK 825535-G

Technische Daten



Düsenaustrittsdurchmesser255 mm
Geschwindigkeit 0,3 bis 35 m/s
Abmessungen (BxHxL)2.100 x 1.400 x 4.100 mm
Datenblatt Windkanal Typ 825535-G

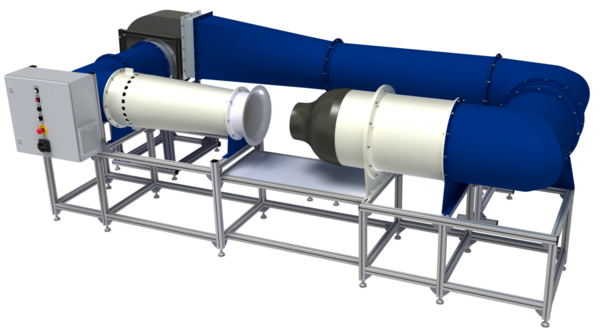

WK 825540-G

3.830.2540.02.1

Technische Daten



Düsenaustrittsdurchmesser255 mm
Geschwindigkeit 0,3 bis 40 m/s
Abmessungen (BxHxL)2.100 x 1.400 x 4.100 mm
Datenblatt Windkanal Typ 825540-G

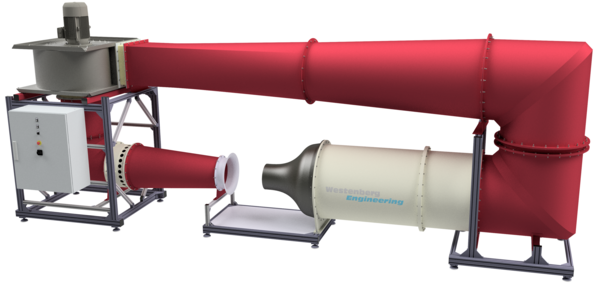

WK 832050-G

WK-832050-Ga

Technische Daten



Düsenaustrittsdurchmesser320 mm
Geschwindigkeit 0,3 bis 50 m/s
Abmessungen (BxHxL)1.600 x 2.790 x 6.995 mm
Datenblatt Windkanal Typ 832050-G

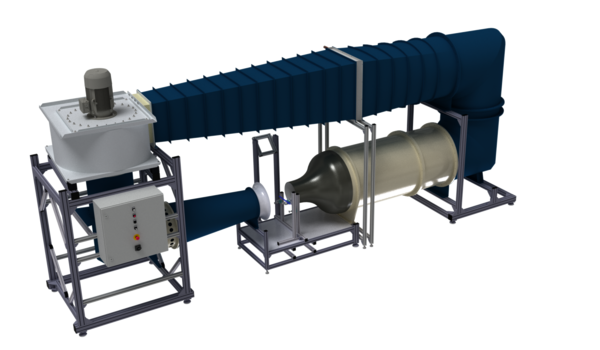

WK 832060-G

3.830.3260.6

Technische Daten



Düsenaustrittsdurchmesser320 mm
Geschwindigkeit 0,3 bis 60 m/s
Abmessungen (BxHxL)1.600 x 2.790 x 6.995 mm
Datenblatt Windkanal Typ 832060-G

WK 832070-G

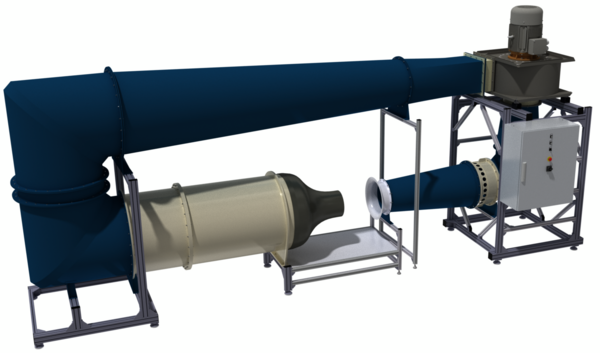

3.830.3270.1

Technische Daten



Düsenaustrittsdurchmesser320 mm
Geschwindigkeit 0,5 bis 70 m/s
Abmessungen (BxHxL)1.600 x 2.790 x 6.995 mm
Datenblatt Windkanal Typ 832070-G

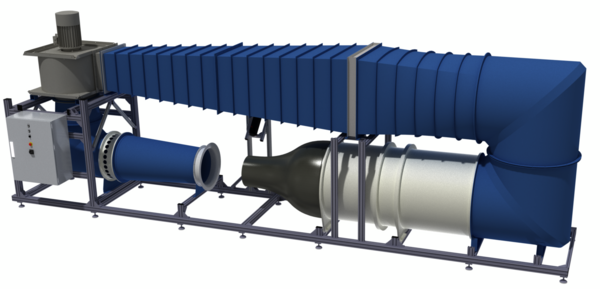

WK 845050-G

3.830.4550.3

Technische Daten



Düsenaustrittsdurchmesser450 mm
Geschwindigkeit 0,3 bis 50 m/s
Abmessungen (BxHxL)1.600 x 2.790 x 9.030 mm
Datenblatt Windkanal Typ 845050-G

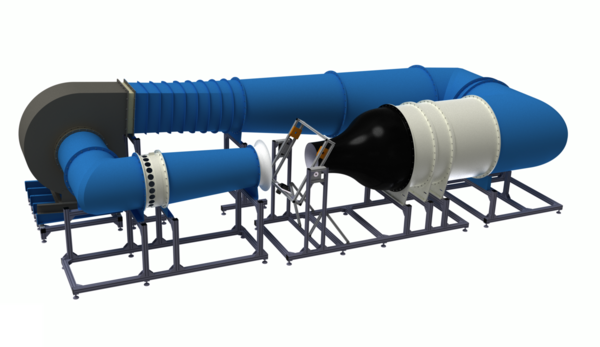

WK 860075-G

3.830.6075.0

Technische Daten



Düsenaustrittsdurchmesser600 mm
Geschwindigkeit0,3 bis 75 m/s
Abmessungen (BxHxL)4.642 x 2.835 x 10.586 mm
Datenblatt Windkanal Typ 860075-G

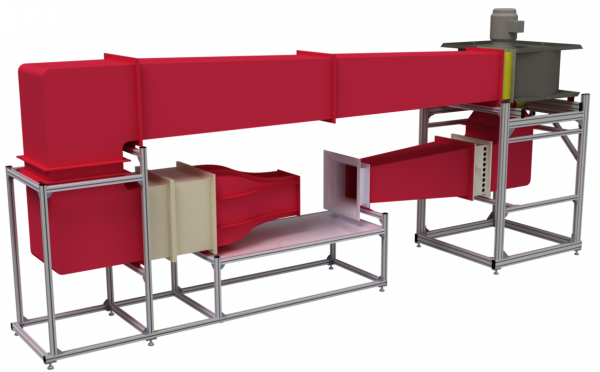

WK 8300x30040-G

3.830.3040.01.0

Technische Daten



Düsenaustritt300 x 300 mm
Geschwindigkeit0,3 bis 40 m/s
Abmessungen (BxHxL)1.290 x 2.055 x 6.000 mm
Datenblatt Windkanal Typ 8300x30040-G

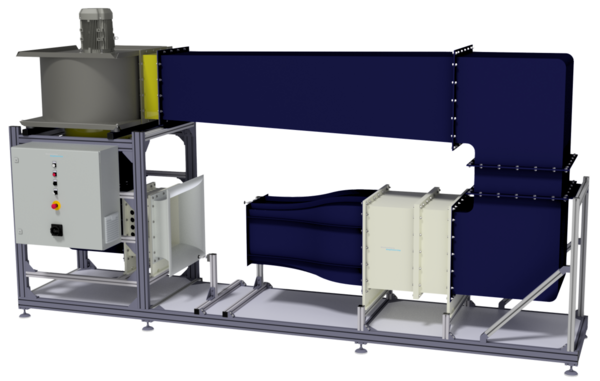

WK 8400x40025-G

3.830.40x4025.0

Technische Daten



Düsenaustritt400 x 400 mm
Geschwindigkeit0,3 bis 25 m/s
Abmessungen (BxHxL)1.342 x 2.495 x 4.462 mm
Datenblatt Windkanal Typ 8400x40025-G

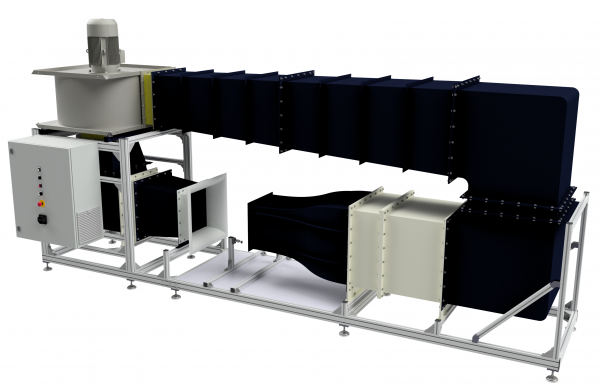

WK 8400x40035-G

3.830.40x4035.1

Technische Daten



Düsenaustritt400 x 400 mm
Geschwindigkeit0,3 bis 35 m/s
Abmessungen (BxHxL)1.542 x 2.675 x 5.410 mm
Datenblatt Windkanal Typ 8400x40035-G

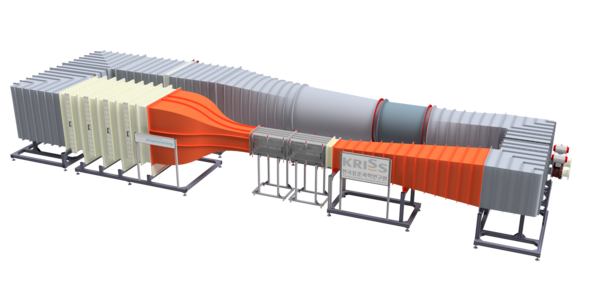

WK 8500x50090-G

3.830.50x5090.0

Technische Daten



Düsenaustritt500 x 500 mm
Geschwindigkeit 0,1 bis 90 m/s
Abmessungen (BxHxT)4.375 x 2.220 x 14.550 mm
Datenblatt Windkanal Typ 8500x50090-G

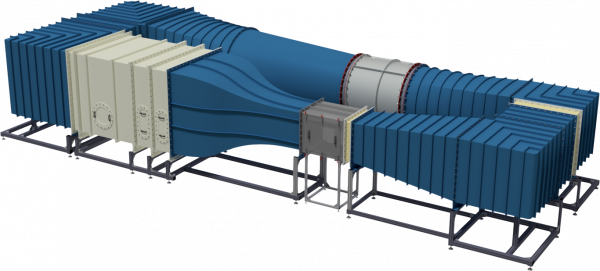

WK 8800x80065-G

3.830.80x8065.0

Technische Daten



Düsenaustritt800 x 800 mm
Geschwindigkeit 0,3 bis 65 m/s
Abmessungen (BxHxL)4.950 x 2.550 x 12.900 mm
Datenblatt Windkanal Typ 8800x80065-G
