Flow Calculation System
![Westibox Westibox](/uploads/media/sd-600/01/211-Westibox.png?v=1-0)
Technische Daten
Messbereich | 0,5 bis 50 m/s |
Genauigkeit | 1,3 % |
Messprinzip | Wirkdruckprinzip - Prantl-Rohr |
Low speed Module
![Low speed module Low speed module](/uploads/media/sd-600/05/215-Low%20speed%20module.png?v=1-0)
Technische Daten
Messbereich | 0,125 bis 5 m/s |
Genauigkeit | ±2 % v.M. ± 0,5 % v.E. |
Messprinzip | Thermoelektrisches Anemometer |

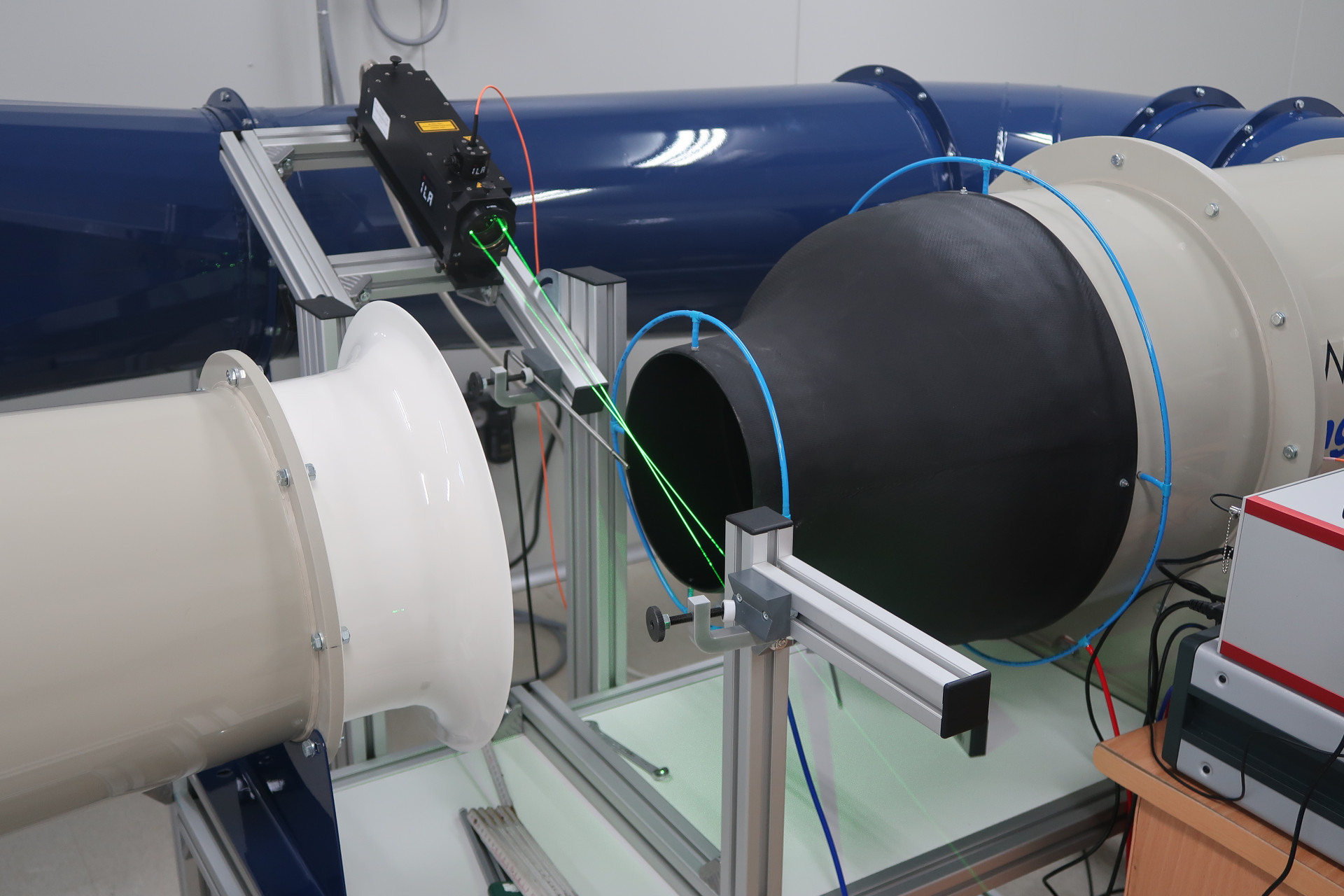

Laser Doppler Anemometer
![csm_2D_LDV_Sonde_fp50_0e5f3183aa csm_2D_LDV_Sonde_fp50_0e5f3183aa](/uploads/media/sd-600/02/212-csm_2D_LDV_Sonde_fp50_0e5f3183aa.png?v=1-0)
Technische Daten
Laserleistung | 75 mW bis 500 mW |
Genauigkeit | 0,2 % |
Wellenlänge | 532 nm |

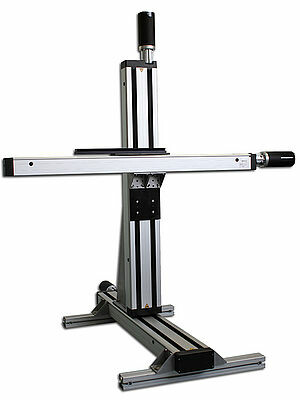

Traversierung
![Traversierung_3D_Isel_Demoaufbau_04_c78ab3eb4a Traversierung_3D_Isel_Demoaufbau_04_c78ab3eb4a](/uploads/media/sd-600/08/218-Traversierung_3D_Isel_Demoaufbau_04_c78ab3eb4a.jpg?v=1-0)
Technische Daten
Verfügbarer Verfahrweg | 200 mm bis 2.000 mm (in 100 mm Schritten) |
Endschalter | mit 2 mechanischen End- / Referenzschaltern |
Gewicht | ~7,6 kg/m |
Drehtisch
![Turntable Turntable](/uploads/media/sd-600/08/208-Turntable.png?v=1-0)
Technische Daten
Durchmesser Sensorschaft | 100 mm |
Winkelübertragungsgenauigkeit | 0,033° |
Positioniergenauigkeit | 620 x 1,700 x 3,100 mm |

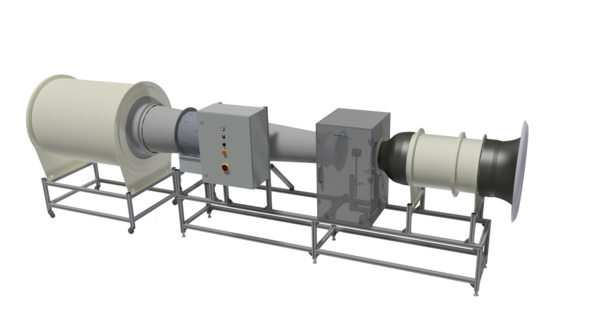

Volumenstrom Erweiterung
![3.870.012.01.0 3.870.012.01.0](/uploads/media/sd-600/01/221-3.870.012.01.0.png?v=1-0)
Technische Daten
Messbereich Volumenstrom | Abhängig von Windkanal |
Innendurchmesser | 1.000 mm |
Länge | 1.200 mm |

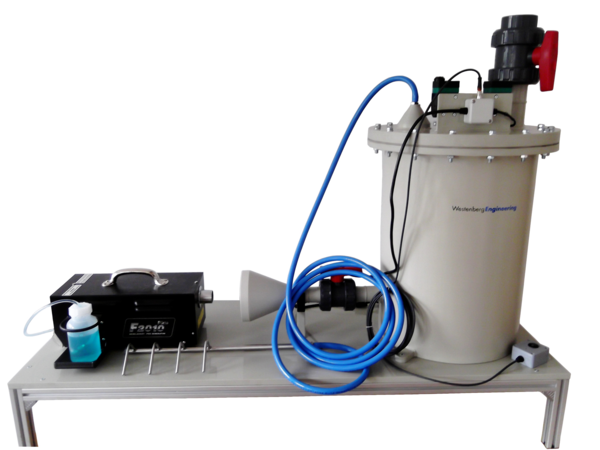

Nebelgenerator
![Nebelgenerator Nebelgenerator](/uploads/media/sd-600/05/275-Nebelgenerator.png?v=1-0)
Technische Daten
Durchmesser Nebellanze | 4 mm & 5 mm |
Ausgleichsbehälter | 50 l |
Abmessungen (BxHxT) | 450 x 950 x 1.250 mm |
Wärmetauscher
![waermetauscher waermetauscher](/uploads/media/sd-600/04/224-waermetauscher.jpg?v=1-0)
Technische Daten
Min. Temperatur | Raumtemperatur ±1°C |
Kühlleistung | Abhängig vom Windkanal |
Abmessungen | Angepasst an Windkanal |
